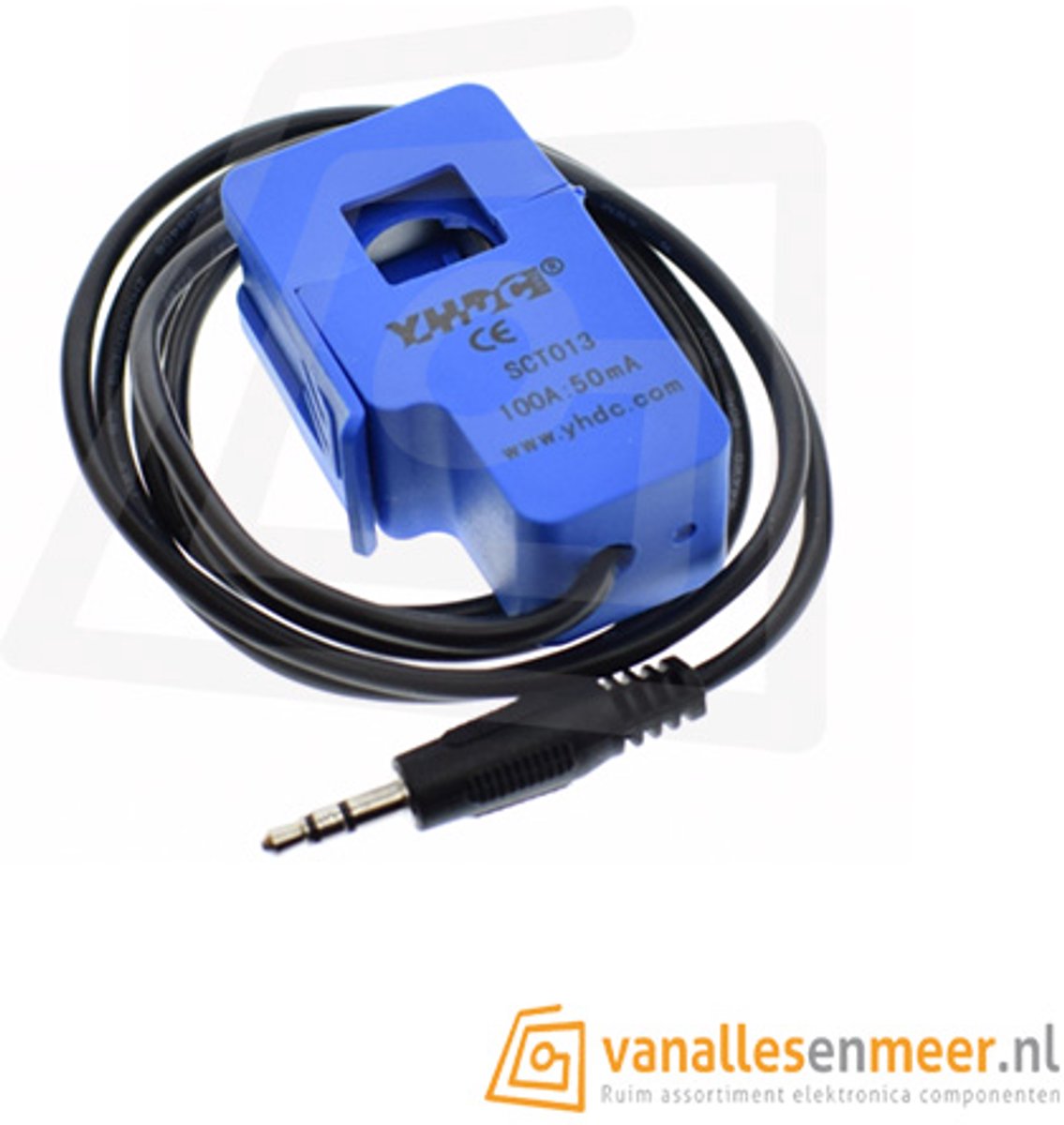

AC current sensor SCT-013-000 (100A max)

AC current sensor SCT-013-000 (100A max) Productomschrijving De SCT-013-000 AC stroomsensor is een niet-invasieve stroomtransformator voor het meten van wisselstroom tot 100A. Deze current sensor wordt om één stroomvoerende ader geklemd, waardoor de stroom kan worden gemeten zonder de kabel door te knippen of direct elektrisch contact te maken met de geleider. Deze uitvoering is geschikt voor energie monitoring, verbruiksmetingen, slimme meters, domotica, Arduino projecten, ESP32 projecten, datalogging en technische meetopstellingen. De SCT-013-000 wordt veel gebruikt om het stroomverbruik van apparaten, groepen, machines of installaties inzichtelijk te maken. De SCT-013-000 is een stroomuitgang variant. Dit betekent dat de sensor geen directe spanningsuitgang geeft, maar een secundaire stroom. Voor gebruik met een microcontroller is daarom meestal een burden resistor en geschikte signaalconditionering nodig. Belangrijkste kenmerken AC stroomsensor tot 100A De SCT-013-000 is geschikt voor het meten van wisselstroom tot maximaal 100A. Dit maakt de sensor bruikbaar voor veel energie en vermogensmetingen. Contactloze meting met stroomtang De sensor wordt om één ader van de kabel geplaatst. Hierdoor hoeft de stroomkring niet te worden onderbroken. Geschikt voor energie monitoring Ideaal voor projecten waarbij stroomverbruik gemeten, gelogd of geanalyseerd moet worden. Praktisch voor Arduino en ESP32 projecten De sensor kan worden gebruikt met microcontrollers, mits de juiste meetweerstand, ingangsbescherming en software worden toegepast. Openklapbare behuizing Door de klemconstructie kan de sensor eenvoudig om een bestaande draad worden geplaatst. Toepassingen Voor energieverbruik meten Gebruik de SCT-013-000 om het stroomverbruik van apparaten, groepen of installaties te meten. Voor Arduino en microcontroller projecten De sensor is geschikt voor meetprojecten met Arduino, ESP32, Raspberry Pi Pico en andere microcontrollers, in combinatie met een geschikte meetschakeling. Voor domotica en datalogging Gebruik deze AC stroomsensor voor slimme energie monitoring, logging van verbruik en automatisering. Voor technische testopstellingen Handig voor ontwikkelaars, makers en technici die wisselstroom willen meten in een veilige en overzichtelijke meetopstelling. Verschil met andere SCT-013 sensoren Wanneer kiest u de SCT-013-000? Kies de SCT-013-000 wanneer u een 100A stroomtransformator zoekt met stroomuitgang en zelf de meetschakeling wilt bepalen. Verschil met SCT-013 varianten met spanningsuitgang Sommige SCT-013 varianten hebben een ingebouwde burden resistor en geven direct een spanningssignaal. De SCT-013-000 heeft dit meestal niet en vereist daarom een externe burden resistor. Meet deze sensor ook DC stroom? Nee, deze sensor is bedoeld voor AC wisselstroom. Voor DC stroommetingen is een Hall effect stroomsensor nodig. Specificaties Producttype: AC stroomsensor Model: SCT-013-000 Meetprincipe: stroomtransformator Meettype: niet-invasieve AC stroommeting Maximale primaire stroom: 100A AC Uitgangstype: stroomuitgang Typische verhouding: 100A naar 50mA Geschikt voor: wisselstroommeting Niet geschikt voor: gelijkstroommeting Aansluiting: kabel met jackplug afhankelijk van uitvoering Gebruik: energie monitoring, verbruiksmeting, datalogging en microcontroller projecten Geschikt voor: Arduino, ESP32, Raspberry Pi Pico en andere meetprojecten met geschikte schakeling Let op: voor microcontroller gebruik is meestal een burden resistor en signaalconditionering nodig Aansluiten Plaatsing om één ader Klem de sensor altijd om één stroomvoerende ader. Wanneer de sensor om een complete kabel met fase en nul tegelijk wordt geplaatst, heffen de magnetische velden elkaar op en meet de sensor weinig of niets. Burden resistor gebruiken Omdat de SCT-013-000 een stroomuitgang heeft, is een burden resistor nodig om de stroom om te zetten naar een meetbare spanning. Signaal geschikt maken voor microcontroller Een microcontroller kan geen negatieve wisselspanning direct meten. Gebruik daarom een geschikte schakeling om het signaal binnen het veilige meetbereik van de analoge ingang te brengen. Kalibreren Voor nauwkeurige metingen is kalibratie nodig. De meetwaarde hangt af van de burden resistor, ADC resolutie, voedingsspanning, software en de werkelijke belasting. Inhoud van de verpakking 1 stuk SCT-013-000 AC Current Sensor 100A max Let op Deze sensor is bedoeld voor het meten van wisselstroom en niet voor gelijkstroom. Werk voorzichtig bij metingen in installaties waar netspanning aanwezig is. Raak geen blanke geleiders aan en plaats de sensor alleen wanneer dit veilig kan. Sluit de secundaire uitgang van een stroomtransformator niet onbelast aan bij hoge primaire stroom. Gebruik een geschikte burden resistor of meetschakeling om hoge spanningspieken aan de secundaire kant te voorkomen. FAQ Waarvoor gebruik ik de SCT-013-000? De SCT-013-000 wordt gebruikt voor contactloze AC stroommetingen tot 100A, bijvoorbeeld bij energie monitoring en verbruiksmetingen. Kan deze sensor DC stroom meten? Nee, de SCT-013-000 is een stroomtransformator en is bedoeld voor wisselstroom. Voor DC stroom heeft u een andere sensor nodig. Kan ik deze sensor met Arduino gebruiken? Ja, maar niet rechtstreeks zonder extra schakeling. U heeft meestal een burden resistor en een geschikte signaalconditionering nodig. Moet de sensor om de hele kabel? Nee, de sensor moet om één ader worden geplaatst. Niet om fase en nul tegelijk. Wat betekent 100A max? Dit betekent dat de sensor geschikt is voor metingen tot maximaal 100A AC aan de primaire zijde. Heeft deze sensor een spanningsuitgang? De SCT-013-000 is normaal gesproken de stroomuitgang variant. Voor een spanningssignaal is een externe burden resistor nodig. Is deze sensor geschikt voor slimme energiemeting? Ja, deze sensor wordt vaak gebruikt voor slimme energiemeters, datalogging en verbruiksmonitoring. Welke gebruikers kiezen deze sensor? Deze sensor is geschikt voor makers, elektronicahobbyisten, studenten, technici en gebruikers die AC stroom willen meten in energieprojecten.
