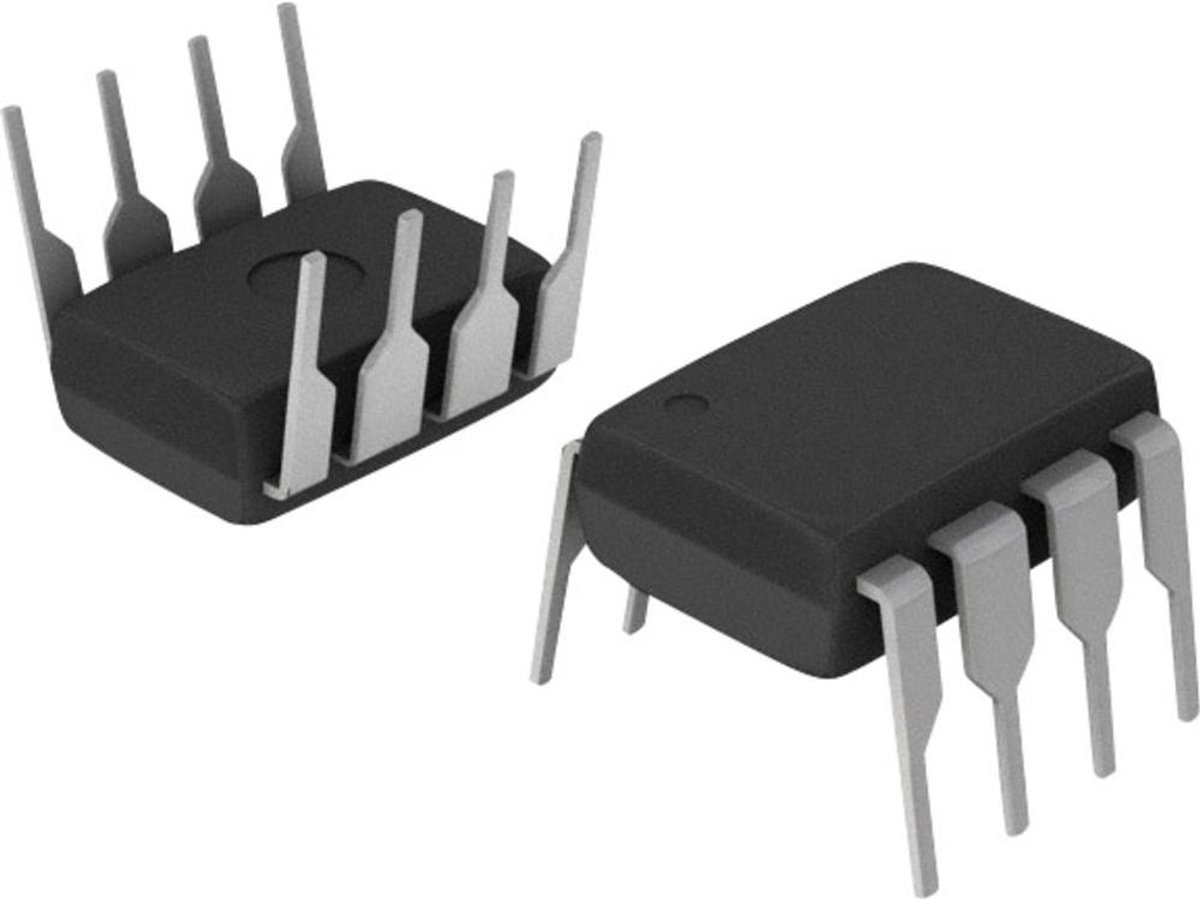

24LC256-I/P 256Kbit I2C Serial EEPROM IC PDIP-8

24LC256-I/P 256Kbit I2C Serial EEPROM IC PDIP-8 Productomschrijving De 24LC256-I/P 256Kbit I2C Serial EEPROM IC is een seriële geheugen IC voor het opslaan van data in elektronische schakelingen. Deze EEPROM heeft een geheugencapaciteit van 256 Kbit, georganiseerd als 32K x 8 bit, en gebruikt de veelgebruikte I2C interface. Door de voedingsspanning van 2,5V tot 5,5V is de 24LC256 geschikt voor zowel 3,3V als 5V microcontroller projecten. De PDIP-8 behuizing maakt deze IC praktisch voor breadboards, IC voeten, experimenteerprinten en through hole printplaatmontage. Deze EEPROM is geschikt voor makers, studenten, reparateurs en ontwikkelaars die instellingen, configuratiegegevens, kalibratiewaarden, tellerstanden of kleine logbestanden willen bewaren, ook wanneer de voeding wordt uitgeschakeld. Belangrijkste kenmerken 256Kbit EEPROM geheugen De 24LC256 biedt 256 Kbit niet-vluchtige opslagruimte. Dit maakt deze IC geschikt voor projecten waar meer geheugen nodig is dan bij kleinere EEPROM uitvoeringen. I2C seriële interface De EEPROM communiceert via I2C met een snelheid tot 400 kHz. Hierdoor zijn slechts enkele signaallijnen nodig voor communicatie met een microcontroller. Geschikt voor 3,3V en 5V schakelingen Met een voedingsbereik van 2,5V tot 5,5V is de 24LC256-I/P breed inzetbaar in moderne en klassieke microcontroller projecten. PDIP-8 through hole behuizing De PDIP-8 uitvoering is eenvoudig te gebruiken op een breadboard of in een IC voet. Dat maakt deze IC handig voor testen, prototyping, reparatie en onderwijs. Niet-vluchtige dataopslag De opgeslagen data blijft bewaard zonder voedingsspanning. Dit is ideaal voor instellingen, configuraties en meetgegevens die na uitschakelen behouden moeten blijven. Toepassingen Voor microcontroller projecten Gebruik de 24LC256-I/P voor Arduino, ESP32, Raspberry Pi Pico, STM32 en andere microcontroller projecten waarbij extra extern geheugen nodig is. Voor datalogging De 256Kbit capaciteit maakt deze EEPROM geschikt voor kleine datalogging toepassingen, zoals meetwaarden, statusinformatie, tellerstanden of configuratiehistorie. Voor instellingen en configuratie Sla gebruikersinstellingen, kalibratiewaarden, apparaatconfiguraties en menuwaarden op die behouden moeten blijven na uitschakelen. Voor reparatie en vervanging Deze IC kan worden gebruikt als vervangingsonderdeel in bestaande elektronica, mits geheugencapaciteit, pinbezetting, behuizing en voedingsspanning overeenkomen. Verschil met andere EEPROM IC’s Wanneer kiest u de 24LC04? De 24LC04 is geschikt voor kleine hoeveelheden data, zoals eenvoudige instellingen of enkele configuratiewaarden. Wanneer kiest u de 24LC128? De 24LC128 biedt meer opslagruimte dan de 24LC04 en is geschikt voor middelgrote configuratiegegevens en beperkte logging. Wanneer kiest u de 24LC256? Kies de 24LC256 wanneer u extra opslagruimte nodig heeft voor grotere instellingen, meer meetwaarden of uitgebreidere dataopslag via I2C. Wanneer kiest u een SD kaart of flash geheugen? Voor grote bestanden, lange datalogging of veel opslagruimte is een SD kaart of flash geheugen vaak praktischer. Voor compacte, betrouwbare opslag van kleine datablokken is een EEPROM zoals de 24LC256 juist zeer geschikt. Specificaties Producttype: EEPROM IC Type: 24LC256-I/P Fabrikant onderdeelnummer: 24LC256-I/P Geheugentype: seriële EEPROM Geheugencapaciteit: 256 Kbit Organisatie: 32K x 8 bit Interface: I2C Snelheid: tot 400 kHz Voedingsspanning: 2,5V tot 5,5V Schrijf stroom: 400uA volgens opgegeven specificatie Lees stroom: 3mA volgens opgegeven specificatie Behuizing: PDIP-8 Montage: through hole Aantal pinnen: 8 Bedrijfstemperatuur: min 40 tot plus 85 graden Celsius RoHS: ja Gebruik: dataopslag, instellingen, configuratie, logging, kalibratie en reparatie Geschikt voor: microcontrollers, embedded systemen, breadboards, testopstellingen en DIY elektronica Pinbezetting Pin 1 A0 adresselectie Pin 2 A1 adresselectie Pin 3 A2 adresselectie Pin 4 VSS massa Pin 5 SDA I2C data Pin 6 SCL I2C klok Pin 7 WP write protect Pin 8 VCC voedingsspanning Controleer altijd de oriëntatie van pin 1 voordat u de IC plaatst of soldeert. Aansluiten Voeding Sluit VCC aan op een geschikte voedingsspanning tussen 2,5V en 5,5V. Verbind VSS met massa. I2C communicatie Sluit SDA en SCL aan op de I2C lijnen van uw microcontroller. Gebruik geschikte pull-up weerstanden wanneer deze niet al aanwezig zijn in uw schakeling. Adresselectie Met A0, A1 en A2 kan het I2C adres worden ingesteld. Hierdoor kunnen meerdere I2C apparaten op dezelfde bus worden gebruikt. Write protect De WP pin kan worden gebruikt om schrijven naar het geheugen te blokkeren. Dit is handig wanneer opgeslagen data beschermd moet worden tegen ongewenste wijzigingen. Inhoud van de verpakking 1 stuk 24LC256-I/P 24LC256 256Kbit Serial I2C EEPROM IC PDIP-8 Let op Controleer altijd de voedingsspanning, pinbezetting, I2C adressering, pull-up weerstanden en write protect aansluiting voordat u de EEPROM gebruikt. Bij verkeerd aansluiten kan de IC beschadigd raken of niet worden herkend door de microcontroller. FAQ Wat is de 24LC256-I/P? De 24LC256-I/P is een 256Kbit seriële EEPROM IC met I2C interface in PDIP-8 behuizing. Hoeveel geheugen heeft deze EEPROM? Deze EEPROM heeft 256 Kbit geheugen, georganiseerd als 32K x 8 bit. Is deze IC geschikt voor Arduino? Ja, de 24LC256-I/P kan worden gebruikt met Arduino en andere microcontrollers die I2C ondersteunen. Werkt deze EEPROM op 3,3V? Ja, de opgegeven voedingsspanning is 2,5V tot 5,5V. Daardoor is deze IC geschikt voor 3,3V en 5V projecten. Waarvoor gebruik ik een EEPROM? Een EEPROM wordt gebruikt om data op te slaan die bewaard moet blijven wanneer de voeding wordt uitgeschakeld, zoals instellingen, kalibratiegegevens en configuraties. Wat is het verschil tussen 24LC128 en 24LC256? De 24LC256 heeft 256 Kbit geheugen en biedt daarmee twee keer zoveel opslagruimte als de 24LC128 met 128 Kbit geheugen. Wat betekent PDIP-8? PDIP-8 betekent dat de IC een through hole behuizing met 8 pinnen heeft. Deze behuizing is geschikt voor breadboards, IC voeten en printplaatmontage. Is deze EEPROM geschikt voor datalogging? Ja, voor kleine datalogging toepassingen is deze EEPROM geschikt. Voor grote hoeveelheden data of bestanden is een SD kaart vaak beter.
