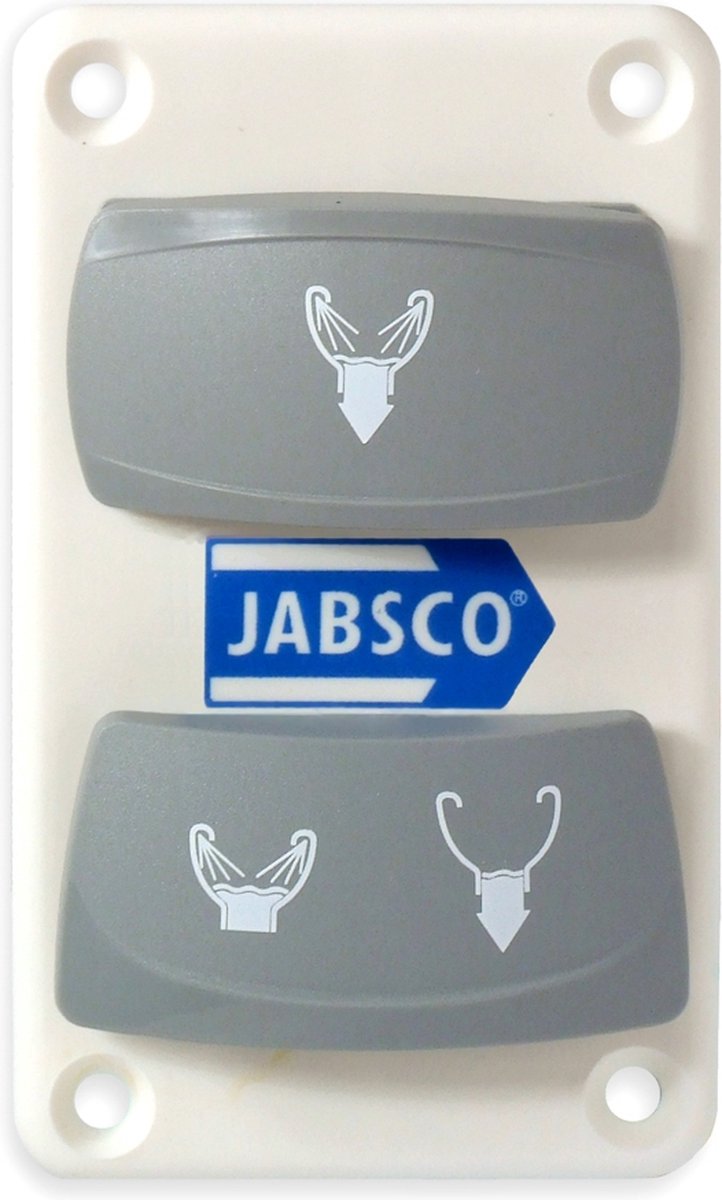

Jabsco 37047-2000 Schakelpaneel

Jabsco 37047-2000 Schakelpaneel Jabsco Schakelpaneel QUIET FLUSH toilet 37045 series Kies een locatie voor het schakelpaneel die handig is voor de gebruiker van het toilet en die ook toegang geeft tot de draden van het schakelpaneel naar zowel de motor van het toilet als de magneetklep/siphone-onderbreker en van de elektrische stroombron naar het schakelpaneel. De rode draad van het paneel moet worden aangesloten op een gezekerde positieve stroombron. Sluit de bruine kabel van het paneel aan op de positieve (oranje) motor van de afvalpomp. Sluit de zwarte afvalpompmotor - draad aan op de minpool van de accu. Sluit de gele kabel van het paneel aan op een magneetventielaansluiting. Sluit de andere magneetventielaansluiting aan op de minpool van de accu. Het magneetventiel is niet gevoelig voor polariteit.
